Quertransport | TS 5 4.0 6-9

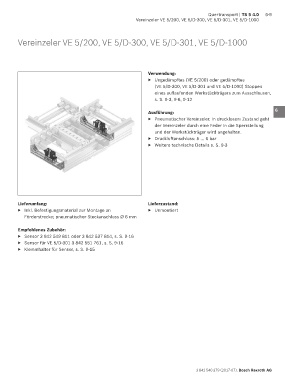

Vereinzeler VE 5/200, VE 5/D-300, VE 5/D-301, VE 5/D-1000

Vereinzeler VE 5/200, VE 5/D-300, VE 5/D-301, VE 5/D-1000 1

2

3
Verwendung:
▶ Ungedämpftes (VE 5/200) oder gedämpftes 4
(VE 5/D-300, VE 5/D-301 und VE 5/D-1000) Stoppen
eines auflaufenden Werkstückträgers zum Ausschleusen,
s. S. 9-3, 9-6, 9-12 5

Ausführung: 6
▶ Pneumatischer Vereinzeler. In drucklosem Zustand geht
der Vereinzeler durch eine Feder in die Sperrstellung 7
und der Werkstückträger wird angehalten.
▶ Druckluftanschluss: 5 … 6 bar 8
▶ Weitere technische Details s. S. 9-3
9

10

11

12

Lieferumfang: Lieferzustand: 13
▶ Inkl. Befestigungsmaterial zur Montage an ▶ Unmontiert
Förderstrecke; pneumatischer Steckanschluss Ø 6 mm 14

Empfohlenes Zubehör: 15
▶ Sensor 3 842 549 811 oder 3 842 537 814, s. S. 9-16
▶ Sensor für VE 5/D-301 3 842 551 761, s. S. 9-16 16
▶ Klemmhalter für Sensor, s. S. 9-15
17

18

19

20

21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
