6-6 TS 5 4.0 | Quertransport
Hub-Quereinheit HQ 5

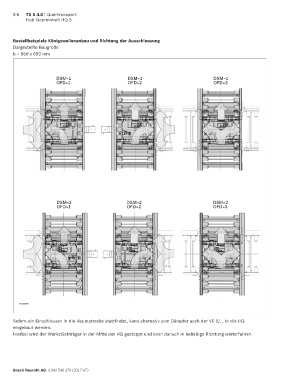

Bestellbeispiele Königswellenanbau und Richtung der Ausschleusung
Dargestellte Baugröße
b = 650 x 650 mm

DSM=1 DSM=1 DSM=1
OFD=1 OFD=2 OFD=3

DSM=2 DSM=2 DSM=2
OFD=1 OFD=2 OFD=3

00132880

Sofern ein Einschleusen in die Hauptstrecke stattfindet, kann alternativ zum Dämpfer auch der VE 5/... in die HQ
eingebaut werden.
Hierbei wird der Werkstückträger in der Mitte der HQ gestoppt und kann danach in beliebige Richtung weiterfahren.

Bosch Rexroth AG, 3 842 540 379 (2017-07)
