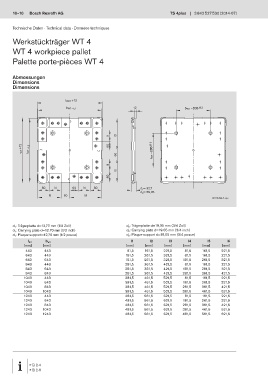

10–10 Bosch Rexroth AG TS 4plus 3 842 527 530 (2014-07)

Technische Daten · Technical data · Données techniques

Werkstückträger WT 4

WT 4 workpiece pallet

Palette porte-pièces WT 4

Abmessungen
Dimensions
Dimensions

b WT +12

b WT –1,2 12

l1 l3

l WT +12 l WT –1,2 60
60

l1
l2
80

80 l4 60 l4 80 d = 32,7
1
d = 39,05
2
l5 60 l6
00112494-A.eps

d 1 : Trägerplatte d=12,70 mm (1/2 Zoll) d 2 : Trägerplatte d=19,05 mm (3/4 Zoll)
d 1 : Carrying plate d=12.70 mm (1/2 inch) d 2 : Carrying plate d=19.05 mm (3/4 inch)
d 1 : Plaque-support=12,70 mm (1/2 pouce) d 2 : Plaque-support d=19,05 mm (3/4 pouce)
l1 l2 l3 l4 l5 l6
l WT b WT
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
443 443 81,5 161,5 221,5 81,5 161,5 221,5
643 443 181,5 261,5 321,5 81,5 161,5 221,5
643 643 181,5 261,5 321,5 181,5 261,5 321,5
843 443 281,5 361,5 421,5 81,5 161,5 221,5
843 643 281,5 361,5 421,5 181,5 261,5 321,5
843 843 281,5 361,5 421,5 281,5 361,5 421,5
1043 443 381,5 461,5 521,5 81,5 161,5 221,5
1043 643 381,5 461,5 521,5 181,5 261,5 321,5
1043 843 381,5 461,5 521,5 281,5 361,5 421,5
1043 1043 381,5 461,5 521,5 381,5 461,5 521,5
1243 443 481,5 561,5 621,5 81,5 161,5 221,5
1243 643 481,5 561,5 621,5 181,5 261,5 321,5
1243 843 481,5 561,5 621,5 281,5 361,5 421,5
1243 1043 481,5 561,5 621,5 381,5 461,5 521,5
1243 1243 481,5 561,5 621,5 481,5 561,5 621,5
