10–12 Bosch Rexroth AG TS 4plus 3 842 527 530 (2014-07)

Technische Daten · Technical data · Données techniques

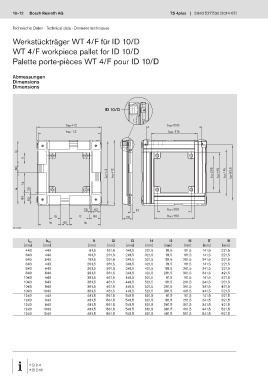

Werkstückträger WT 4/F für ID 10/D

WT 4/F workpiece pallet for ID 10/D

Palette porte-pièces WT 4/F pour ID 10/D

Abmessungen
Dimensions
Dimensions

ID 10/D

b WT+12 b WT-53,5
b WT-1,2 b WT-115

l2
l1

60
l WT-1,2 l WT+12 l WT-205 l WT-160 l WT-115 l WT-53,5

l3
l4 7,5
80 62

7,5 62 12 b WT-205
l5 l7 80 70 b WT-160
l6 60 l8
00112496

l1 l2 l3 l4 l5 l6 l7 l8
l WT b WT
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
443 443 81,5 161,5 141,5 221,5 81,5 161,5 141,5 221,5
643 443 181,5 261,5 241,5 321,5 81,5 161,5 141,5 221,5
643 643 181,5 261,5 241,5 321,5 181,5 261,5 241,5 321,5
843 443 281,5 361,5 341,5 421,5 81,5 161,5 141,5 221,5
843 643 281,5 361,5 341,5 421,5 181,5 261,5 241,5 321,5
843 843 281,5 361,5 341,5 421,5 281,5 361,5 341,5 421,5
1043 443 381,5 461,5 441,5 521,5 81,5 161,5 141,5 221,5
1043 643 381,5 461,5 441,5 521,5 181,5 261,5 241,5 321,5
1043 843 381,5 461,5 441,5 521,5 281,5 361,5 341,5 421,5
1043 1043 381,5 461,5 441,5 521,5 381,5 461,5 441,5 521,5
1243 443 481,5 561,5 541,5 621,5 81,5 161,5 141,5 221,5
1243 643 481,5 561,5 541,5 621,5 181,5 261,5 241,5 321,5
1243 843 481,5 561,5 541,5 621,5 281,5 361,5 341,5 421,5
1243 1043 481,5 561,5 541,5 621,5 381,5 461,5 441,5 521,5
1243 1243 481,5 561,5 541,5 621,5 481,5 561,5 541,5 621,5

F2 2-4
F2 2-10
