10–14 Bosch Rexroth AG TS 4plus 3 842 527 530 (2014-07)
Technische Daten · Technical data · Données techniques

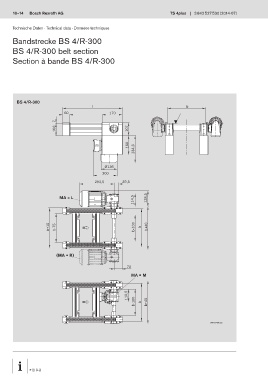

Bandstrecke BS 4/R-300
BS 4/R-300 belt section
Section à bande BS 4/R-300
BS 4/R-300
l b
60 170
7
100 107
160
234,3
Ø136
200
293,5 39,5
114,5
MA = L 138,5
b+15 b-75 b-100 b b+40
(MA = R)
70
MA = M
110,5
b-100 b b+40
00013280.eps
F2 3-2
