3 842 527 530 (2014-07) TS 4plus Bosch Rexroth AG 7–3
Transportsteuerung · Transportation control · Commande de transport

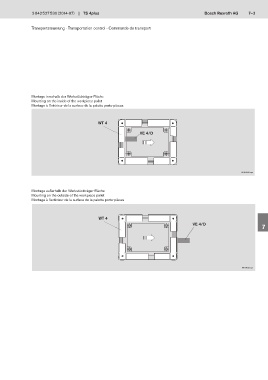

Montage innerhalb der Werkstückträger-Fläche
Mounting on the inside of the workpiece pallet
Montage à l’intérieur de la surface de la palette porte-pièces
1
WT 4
2
VE 4/D
3
4
00112520.eps
5
Montage außerhalb der Werkstückträger-Fläche
Mounting on the outside of the workpiece pallet
Montage à l’extérieur de la surface de la palette porte-pièces
6
WT 4
VE 4/D
7
8
9
00112521.eps
10
11
12
