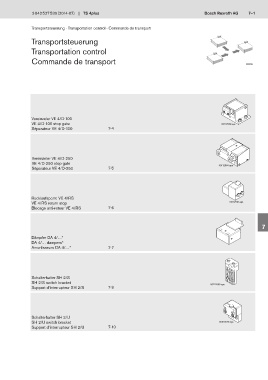

3 842 527 530 (2014-07) TS 4plus Bosch Rexroth AG 7–1

Transportsteuerung · Transportation control · Commande de transport

Transportsteuerung

Transportation control

Commande de transport 00108295.eps

1

Vereinzeler VE 4/D-100
VE 4/D-100 stop gate 00112559.eps
Séparateur VE 4/D-100 7-4 2

3

Vereinzeler VE 4/D-250
VE 4/D-250 stop gate 00112560.eps
Séparateur VE 4/D-250 7-5 4

5

Rücklaufsperre VE 4/RS
VE 4/RS return stop 00112561.eps
Blocage anti-retour VE 4/RS 7-6 6

7

Dämpfer DA 4/…*
DA 4/… dampers*
Amortisseurs DA 4/…* 7-7 8

9

Schalterhalter SH 2/S
SH 2/S switch bracket 00112556.eps
Support d’interrupteur SH 2/S 7-9 10

11

Schalterhalter SH 2/U
SH 2/U switch bracket 00013070.eps
Support d’interrupteur SH 2/U 7-10 12
