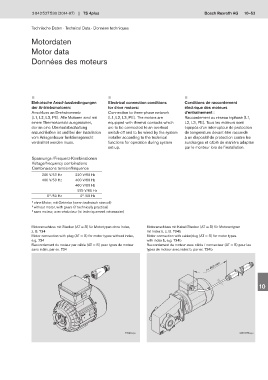

3 842 527 530 (2014-07) TS 4plus Bosch Rexroth AG 10–53

Technische Daten · Technical Data · Données techniques

Motordaten

Motor data

Données des moteurs

n n n
Elektrische Anschlussbedingungen Electrical connection conditions Conditions de raccordement
der Antriebsmotoren: for drive motors: électrique des moteurs 1
Anschluss an Drehstromnetz Connection to three-phase network d’entraînement :
(L1, L2, L3, PE). Alle Motoren sind mit (L1, L2, L3, PE). The motors are Raccordement au réseau triphasé (L1,
einem Thermokontakt ausgestattet, equipped with thermal contacts which L2, L3, PE). Tous les moteurs sont
der an eine Überlastabschaltung are to be connected to an overload équipés d’un interrupteur de protection 2
anzuschließen ist und bei der Installation switch-off and to be wired by the system de température devant être raccordé
vom Anlagenbauer funktionsgerecht installer according to the technical à un dispositif de protection contre les
verdrahtet werden muss. functions for operation during system surcharges et câblé de manière adaptée
set-up. par le monteur lors de l’installation. 3

Spannungs-/Frequenz-Kombinationen
Voltage/frequency combinations
Combinaisons tension/fréquence 4
200 V/50 Hz 220 V/60 Hz
400 V/50 Hz 400 V/60 Hz
460 V/60 Hz 5
575 V/60 Hz
1)
0 /50 Hz 0 /60 Hz
1)
1) ohne Motor, mit Getriebe (wenn technisch sinnvoll)
1) without motor, with gears (if technically practical) 6
1) sans moteur, avec réducteur (si techniquement nécessaire)

Motoranschluss mit Stecker (AT = S) für Motortypen ohne Index, Motoranschluss mit Kabel/Stecker (AT = S) für Motorentypen 7
z. B. 734 mit Index b, z. B. 734b
Motor connection with plug (AT = S) for motor types without index, Motor connection with cable/plug (AT = S) for motor types
e.g. 734 with index b, e.g. 734b
Raccordement du moteur par câble (AT = S) pour types de moteur Raccordement de moteur avec câble / connecteur (AT = S) pour les 8
sans index, par ex. 734 types de moteur avec index b, par ex. 734b

l = 400 mm 9

10

11

12

22888.eps 00116778.eps
