3 842 527 530 (2014-07) TS 4plus Bosch Rexroth AG 10–55
Technische Daten · Technical Data · Données techniques

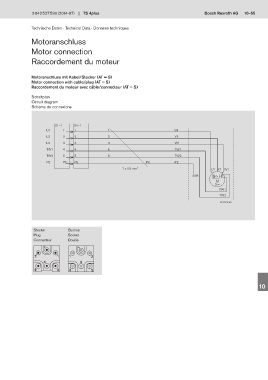

Motoranschluss
Motor connection
Raccordement du moteur
Motoranschluss mit Kabel/Stecker (AT = S)
Motor connection with cable/plug (AT = S)
Raccordement du moteur avec câble/connecteur (AT = S)
Schaltplan
Circuit diagram
Schéma de connexions 1
X1–1 X1–1 2
L1 1 1 1 U1
L2 2 2 2 V1
L3 3 3 3 W1
3
TW1 4 4 5 TW1
TW2 5 5 6 TW2
PE PE PE PE PE
7 x 1,5 mm 2 U1 V1 W1 4
PE
M
3~ 5
TW1
TW2
00126849.eps
6
7
Stecker Buchse
Plug Socket
Connecteur Douille
8
2 1 1 2
4 4
9
5 3 3 5
10
11
12
