10–48 Bosch Rexroth AG TS 4plus 3 842 527 530 (2014-07)

Technische Daten · Technical data · Données techniques

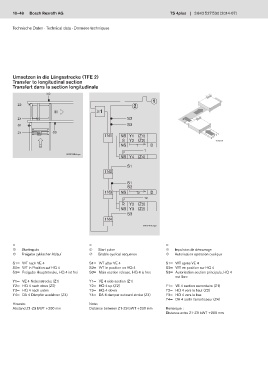

Umsetzen in die Längsstrecke (TFE 2)
Transfer to longitudinal section
Transfert dans la section longitudinale
S2
1
Z2 2
1
Z4 S2
S1 S3
Z1 S3
1N1 NS Y1 (Z1)
S Y2(Z2) Schema3
NS T D
T
F
00012964.eps
NS Y4 (Z4)
S1
1N2

S1
S2
1N3 NS T2 D

F T2
R Y2(Z2)
NS Y3 (Z2)
S3
1N4
00012965.eps

n n n
 Startimpuls  Start pulse  Impulsion de démarrage
‚ Freigabe zyklischer Ablauf ‚ Enable cyclical sequence ‚ Autorisation opération cyclique
S1= WT nach VE 4 S1= WT after VE 4 S1= WT après VE 4
S2= WT in Position auf HQ 4 S2= WT in position on HQ 4 S2= WT en position sur HQ 4
S3= Freigabe Hauptstrecke, HQ 4 ist frei S3= Main section release, HQ 4 is free S3= Autorisation section principale, HQ 4
est libre
Y1= VE 4 Nebenstrecke (Z1) Y1= VE 4 side section (Z1)
Y2= HQ 4 nach oben (Z2) Y2= HQ 4 up (Z2) Y1= VE 4 section secondaire (Z1)
Y3= HQ 4 nach unten Y3= HQ 4 down Y2= HQ 4 vers le haut (Z2)
Y4= DA 4 Dämpfer ausfahren (Z4) Y4= DA 4 damper outward stroke (Z4) Y3= HQ 4 vers le bas
Y4= DA 4 sortir l’amortisseur (Z4)
Hinweis: Note:
Abstand Z1-Z3 bWT +200 mm Distance between Z1-Z3 bWT +200 mm Remarque :
Distance entre Z1-Z3 bWT +200 mm
