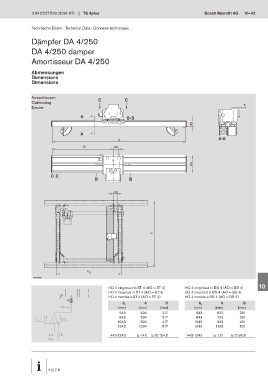

3 842 527 530 (2014-07) TS 4plus Bosch Rexroth AG 10–43

Technische Daten · Technical Data · Données techniques

Dämpfer DA 4/250

DA 4/250 damper

Amortisseur DA 4/250

Abmessungen
Dimensions
Dimensions

Ausschleusen C C
Outfeeding
Ejecter 1

A B-B
30
2
A
A-A
A
B 30 3

90
4
C-C
B B
5
63

6

7
b L

8

9
b Q

00013086
10
HQ 4 eingebaut in ST 4 (AO = ST 4) HQ 4 eingebaut in BS 4 (AO = BS 4)
HQ 4 mounted in ST 4 (AO = ST 4) HQ 4 mounted in BS 4 (AO = BS 4)
HQ 4 montée à ST 4 (AO = ST 4) HQ 4 montée à BS 4 (AO = BS 4)
P
b L A B b L A B 11
6 [mm] [mm] [mm] [mm] [mm] [mm]
643 494 217 643 522 231
843 694 317 843 722 331
1043 894 417 1043 922 431
1243 1094 517 1243 1122 531 12
4-6 R 443-1243 b L-149 b L/2-104,5 443-1243 b L-121 b L/2-90,5
bar
00013097.eps

F2 7-8
