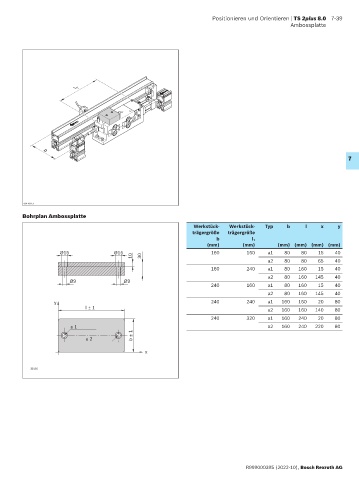

Positionieren und Orientieren | TS 2plus 8.0 7-39
Ambossplatte

l T

b
7

00116113
Bohrplan Ambossplatte
Werkstück­ Werkstück­ Typ b l x y
trägergröße trägergröße
b l T
(mm) (mm) (mm) (mm) (mm) (mm)
Ø15 Ø15 160 160 a1 80 80 15 40
10 30
a2 80 80 65 40
160 240 a1 80 160 15 40
a2 80 160 145 40
Ø9 Ø9
240 160 a1 80 160 15 40
a2 80 160 145 40
y 240 240 a1 160 160 20 80
l ± 1 a2 160 160 140 80
240 320 a1 160 240 20 80
a 1 a2 160 240 220 80
b ± 1
a 2

x

35156
