7-34 TS 2plus 8.0 | Positionieren und Orientieren

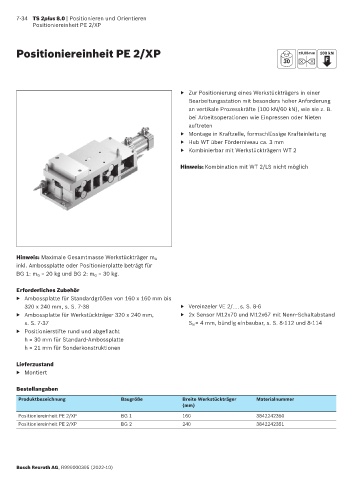

Positioniereinheit PE 2/XP

Positioniereinheit PE 2/XP ±0,05mm 100 kN

30 F

▶ Zur Positionierung eines Werkstückträgers in einer
Bearbeitungsstation mit besonders hoher Anforderung
an vertikale Prozesskräfte (100 kN/60 kN), wie sie z. B.
bei Arbeitsoperationen wie Einpressen oder Nieten
auftreten
▶ Montage in Kraftzelle, formschlüssige Krafteinleitung
▶ Hub WT über Förderniveau ca. 3 mm
▶ Kombinierbar mit Werkstückträgern WT 2

Hinweis: Kombination mit WT 2/LS nicht möglich

Hinweis: Maximale Gesamtmasse Werkstückträger m G
inkl. Ambossplatte oder Positionierplatte beträgt für
BG 1: m G = 20 kg und BG 2: m G = 30 kg.

Erforderliches Zubehör
▶ Ambossplatte für Standardgrößen von 160 x 160 mm bis
320 x 240 mm, s. S. 7-38 ▶ Vereinzeler VE 2/…, s. S. 8-6
▶ Ambossplatte für Werkstückträger 320 x 240 mm, ▶ 2x Sensor M12x70 und M12x67 mit Nenn-Schaltabstand
s. S. 7-37 S N = 4 mm, bündig einbaubar, s. S. 8-112 und 8-114
▶ Positionierstifte rund und abgeflacht
h = 30 mm für Standard-Ambossplatte
h = 21 mm für Sonderkonstruktionen

Lieferzustand
▶ Montiert

Bestellangaben
Produktbezeichnung Baugröße Breite Werkstückträger Materialnummer
(mm)
Positioniereinheit PE 2/XP BG 1 160 3842242350
Positioniereinheit PE 2/XP BG 2 240 3842242351

Bosch Rexroth AG, R999000395 (2022-10)
