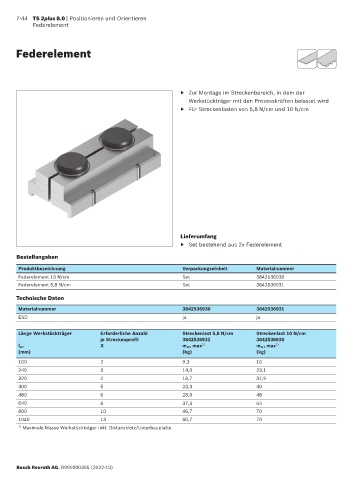

7-44 TS 2plus 8.0 | Positionieren und Orientieren
Federelement

Federelement

▶ Zur Montage im Streckenbereich, in dem der
Werkstückträger mit den Prozesskräften belastet wird
▶ Für Streckenlasten von 5,8 N/cm und 10 N/cm

Lieferumfang
▶ Set bestehend aus 2x Federelement
Bestellangaben

Produktbezeichnung Verpackungseinheit Materialnummer
Federelement 10 N/cm Set 3842536930
Federelement 5,8 N/cm Set 3842536931

Technische Daten
Materialnummer 3842536930 3842536931
ESD ja ja

Länge Werkstück träger Erforderliche Anzahl Streckenlast 5,8 N/cm Streckenlast 10 N/cm
je Streckenprofil 3842536931 3842536930
X m WT max m WT max
1)
1)
l WT
(mm) (kg) (kg)
160 2 9,3 16
240 3 14,0 23,1
320 4 18,7 31,9
400 5 23,3 40
480 6 28,0 48
640 8 37,3 64
800 10 46,7 70
1040 13 60,7 70
Maximale Masse Werkstückträger inkl. Distanzklotz/Unterbauplatte
1)

Bosch Rexroth AG, R999000395 (2022-10)
