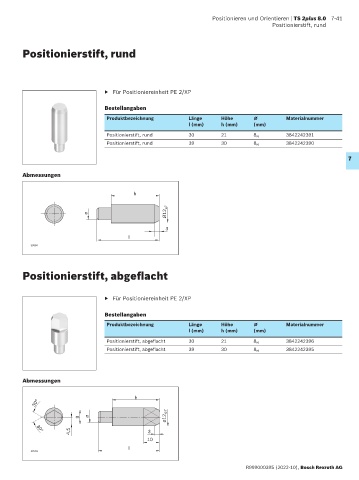

Positionieren und Orientieren | TS 2plus 8.0 7-41
Positionierstift, rund

Positionierstift, rund

▶ Für Positioniereinheit PE 2/XP

Bestellangaben
Produktbezeichnung Länge Höhe ⌀ Materialnummer
l (mm) h (mm) (mm)
Positionierstift, rund 30 21 8 r6 3842242391
Positionierstift, rund 39 30 8 r6 3842242390

7

Abmessungen

h

Ø12 e7
ø

3
I
39584

Positionierstift, abgeflacht

▶ Für Positioniereinheit PE 2/XP

Bestellangaben
Produktbezeichnung Länge Höhe ⌀ Materialnummer
l (mm) h (mm) (mm)
Positionierstift, abgeflacht 30 21 8 r6 3842242396
Positionierstift, abgeflacht 39 30 8 r6 3842242395

Abmessungen

h
30°
ø12 e7
9 ø
4,5 3
30°
10
I
39583

R999000395 (2022-10), Bosch Rexroth AG
