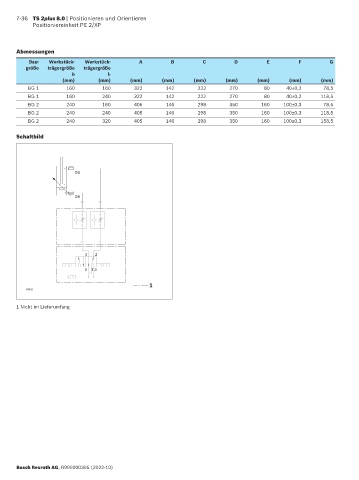

7-36 TS 2plus 8.0 | Positionieren und Orientieren
Positioniereinheit PE 2/XP

Abmessungen
Bau­ Werkstück­ Werkstück­ A B C D E F G
größe trägergröße trägergröße
b l T
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
BG 1 160 160 322 142 222 270 80 40±0,2 78,5
BG 1 160 240 322 142 222 270 80 40±0,2 118,5
BG 2 240 160 405 146 298 350 160 100±0,3 78,5
BG 2 240 240 405 146 298 350 160 100±0,3 118,5
BG 2 240 320 405 146 298 350 160 100±0,3 158,5

Schaltbild

D8

D8

4 2

5 13

1
40842

1 Nicht im Lieferumfang
