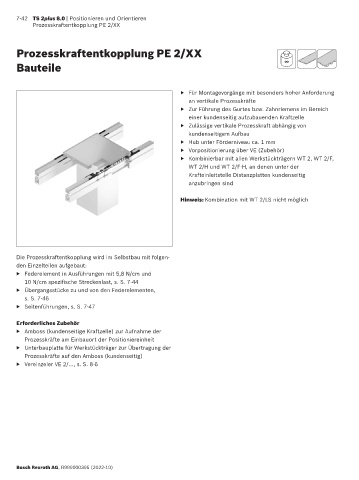

7-42 TS 2plus 8.0 | Positionieren und Orientieren
Prozesskraftentkopplung PE 2/XX

Prozesskraftentkopplung PE 2/XX

Bauteile ∞

▶ Für Montagevorgänge mit besonders hoher Anforderung
an vertikale Prozesskräfte
▶ Zur Führung des Gurtes bzw. Zahnriemens im Bereich
einer kundenseitig aufzubauenden Kraftzelle
▶ Zulässige vertikale Prozesskraft abhängig von
kundenseitigem Aufbau
▶ Hub unter Förderniveau ca. 1 mm
▶ Vorpositionierung über VE (Zubehör)
▶ Kombinierbar mit allen Werkstückträgern WT 2, WT 2/F,
WT 2/H und WT 2/F-H, an denen unter der
Krafteinleitstelle Distanzplatten kundenseitig
anzubringen sind

Hinweis: Kombination mit WT 2/LS nicht möglich

Die Prozesskraftentkopplung wird im Selbstbau mit folgen-
den Einzelteilen aufgebaut:
▶ Federelement in Ausführungen mit 5,8 N/cm und
10 N/cm spezifische Streckenlast, s. S. 7-44
▶ Übergangsstücke zu und von den Federelementen,
s. S. 7-46
▶ Seitenführungen, s. S. 7-47

Erforderliches Zubehör
▶ Amboss (kundenseitige Kraftzelle) zur Aufnahme der
Prozesskräfte am Einbauort der Positioniereinheit
▶ Unterbauplatte für Werkstückträger zur Übertragung der
Prozesskräfte auf den Amboss (kundenseitig)
▶ Vereinzeler VE 2/..., s. S. 8-6

Bosch Rexroth AG, R999000395 (2022-10)
