Positionieren und Orientieren | TS 2plus 8.0 7-43

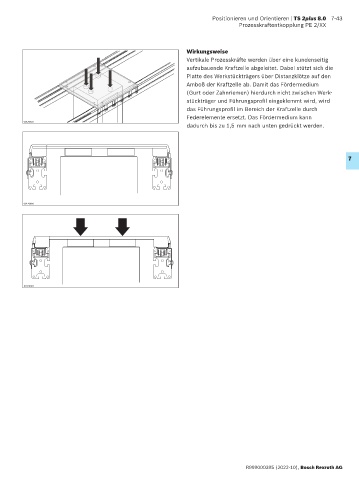

Prozesskraftentkopplung PE 2/XX
Wirkungsweise
Vertikale Prozesskräfte werden über eine kundenseitig
aufzubauende Kraftzelle abgeleitet. Dabei stützt sich die
Platte des Werkstückträgers über Distanzklötze auf den
Amboß der Kraftzelle ab. Damit das Fördermedium
(Gurt oder Zahnriemen) hierdurch nicht zwischen Werk-
stückträger und Führungsprofil eingeklemmt wird, wird
das Führungsprofil im Bereich der Kraftzelle durch
Federelemente ersetzt. Das Fördermedium kann
00126859
dadurch bis zu 1,5 mm nach unten gedrückt werden.
7
00126860
00126861
