7-32 TS 2plus 8.0 | Positionieren und Orientieren

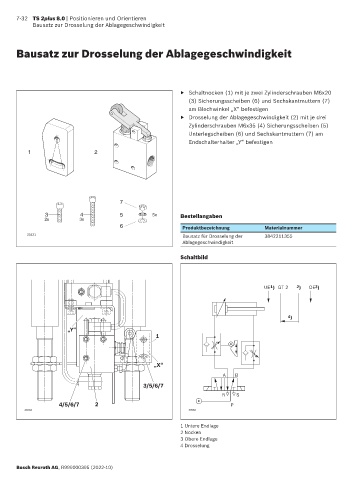

Bausatz zur Drosselung der Ablagegeschwindigkeit

Bausatz zur Drosselung der Ablagegeschwindigkeit

▶ Schaltnocken (1) mit je zwei Zylinderschrauben M6x20
(3) Sicherungsscheiben (6) und Sechskantmuttern (7)
am Blechwinkel „X“ befestigen
▶ Drosselung der Ablagegeschwindigkeit (2) mit je drei
Zylinderschrauben M6x35 (4) Sicherungsscheiben (5)
Unterlegscheiben (6) und Sechskantmuttern (7) am
Endschalterhalter „Y“ befestigen

5x Bestellangaben
2x 3x
Produktbezeichnung Materialnummer
33431 Bausatz für Drosselung der 3842211355
Ablagegeschwindigkeit

Schaltbild

UE 1 ) GT 2 2 ) OE 3 )

4 )
„Y“
1

„X“
A B
3/5/6/7
R S
4/5/6/7 2 P
40204 39582

1 Untere Endlage
2 Nocken
3 Obere Endlage
4 Drosselung

Bosch Rexroth AG, R999000395 (2022-10)
