Positionieren und Orientieren | TS 2plus 8.0    7-27

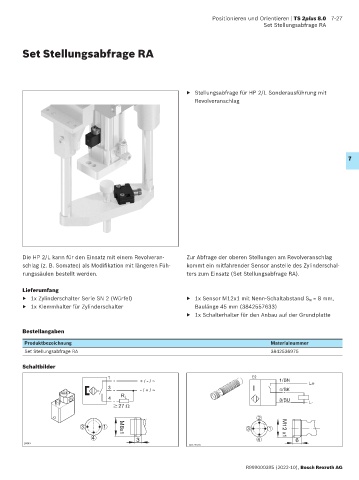

                                                                                        Set Stellungsabfrage RA



        Set Stellungsabfrage RA







                                                               ▶   Stellungsabfrage für HP 2/L Sonderausführung mit
                                                                  Revolveranschlag










                                                                                                                    7


















        Die HP 2/L kann für den Einsatz mit einem Revolveran-  Zur Abfrage der oberen Stellungen am Revolveranschlag
        schlag (z. B. Somatec) als Modifikation mit längeren Füh-  kommt ein mitfahrender Sensor anstelle des Zylinderschal-
        rungssäulen bestellt werden.                           ters zum Einsatz (Set Stellungsabfrage RA).

        Lieferumfang
        ▶   1x Zylinderschalter Serie SN 2 (Würfel)            ▶   1x Sensor M12x1 mit Nenn-Schaltabstand S N  = 8 mm,
        ▶   1x Klemmhalter für Zylinderschalter                   Baulänge 45 mm (3842557633)
                                                               ▶   1x Schalterhalter für den Anbau auf der Grundplatte


        Bestellangaben
         Produktbezeichnung                                                                Materialnummer
         Set Stellungsabfrage RA                                                           3842536975

        Schaltbilder
                                     1                                               E2
                                               + / - / ~                                      1/BN      L+
                                     3         - / + / ~                             I        4/BK
                                         R
                                     4    L                                                   3/BU
                                                                                                        L-

                                                                                       2
                            3      1     M8x1                                      3      1    M12 x1
                               4              3                                       4            6
         26843
                                                                00127928


                                                                                   R999000395 (2022-10), Bosch Rexroth AG
