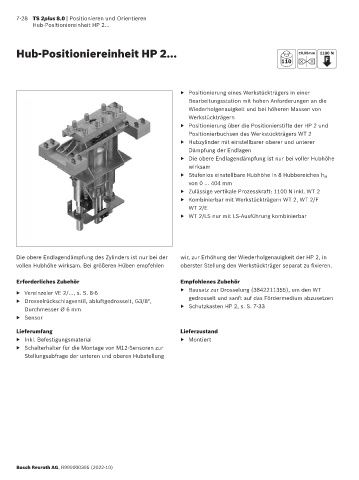

7-28 TS 2plus 8.0 | Positionieren und Orientieren
Hub-Positioniereinheit HP 2...
Hub-Positioniereinheit HP 2... ±0,05mm 1100 N
110 F
▶ Positionierung eines Werkstückträgers in einer
Bearbeitungsstation mit hohen Anforderungen an die
Wiederholgenauigkeit und bei höheren Massen von
Werkstückträgern
▶ Positionierung über die Positionierstifte der HP 2 und
Positionierbuchsen des Werkstückträgers WT 2
▶ Hubzylinder mit einstellbarer oberer und unterer
Dämpfung der Endlagen
▶ Die obere Endlagendämpfung ist nur bei voller Hubhöhe
wirksam
▶ Stufenlos einstellbare Hubhöhe in 8 Hubbereichen h N
von 0 ... 404 mm
▶ Zulässige vertikale Prozesskraft: 1100 N inkl. WT 2
▶ Kombinierbar mit Werkstückträgern WT 2, WT 2/F
WT 2/E
▶ WT 2/LS nur mit LS-Ausführung kombinierbar
Die obere Endlagendämpfung des Zylinders ist nur bei der wir, zur Erhöhung der Wiederholgenauigkeit der HP 2, in
vollen Hubhöhe wirksam. Bei größeren Hüben empfehlen oberster Stellung den Werkstückträger separat zu fixieren.
Erforderliches Zubehör Empfohlenes Zubehör
▶ Bausatz zur Drosselung (3842211355), um den WT
▶ Vereinzeler VE 2/..., s. S. 8-6
▶ Drosselrückschlagventil, abluftgedrosselt, G3/8", gedrosselt und sanft auf das Fördermedium abzusetzen
Durchmesser Ø 6 mm ▶ Schutzkasten HP 2, s. S. 7-33
▶ Sensor
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Schalterhalter für die Montage von M12-Sensoren zur
Stellungsabfrage der unteren und oberen Hubstellung
Bosch Rexroth AG, R999000395 (2022-10)
