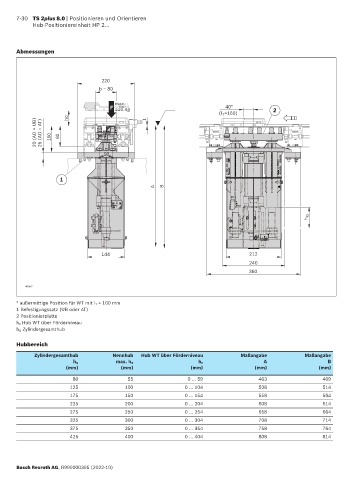

7-30 TS 2plus 8.0 | Positionieren und Orientieren
Hub-Positioniereinheit HP 2...
Abmessungen
220
b – 80
max.
max.
max.
F 110 kg 40* 2
110 kg
110 kg
(l =160)
T
ho
1
20 (AO = UB) 25 (AO = AT) 100 80
50
1
A B
h G
144 212
240
360
40807
* außermittige Position für WT mit I T = 160 mm
1 Befestigungssatz (UB oder AT)
2 Positionierplatte
h 0 Hub WT über Förderniveau
h G Zylindergesamthub
Hubbereich
Zylindergesamthub Nennhub Hub WT über Förderniveau Maßangabe Maßangabe
A B
h G max. h N h 0
(mm) (mm) (mm) (mm) (mm)
80 55 0 ... 59 463 469
125 100 0 ... 104 508 514
175 150 0 ... 154 558 564
225 200 0 ... 204 608 614
275 250 0 ... 254 658 664
325 300 0 ... 304 708 714
375 350 0 ... 354 758 764
425 400 0 ... 404 808 814
