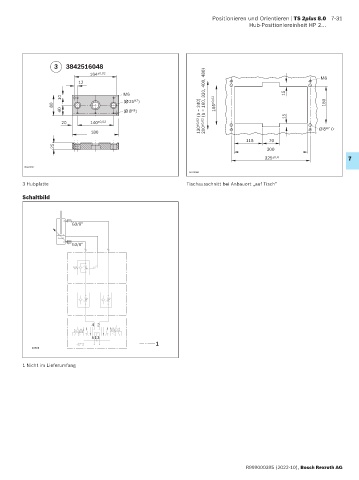

Positionieren und Orientieren | TS 2plus 8.0 7-31
Hub-Positioniereinheit HP 2...
3 3842516048
164 ±0,02
12 M8
M6 15
10
H7
( 25 ) 200 ±0,02 (b = 160, 320, 400, 480) 150
80 165 ±0,02
40 ( 8 ) 130 ±0,02 (b = 240) 15
K8
20 140 ±0,02
H7
180 8 (4x)
115 70
25 300
325 ±0,4 7
00116007
00116008
3 Hubplatte Tischausschnitt bei Anbauort „auf Tisch“
Schaltbild
G3/8”
G3/8”
4 2
51 3
1
40808
1 Nicht im Lieferumfang
