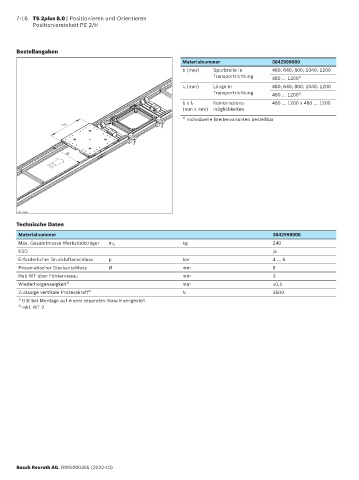

7-16 TS 2plus 8.0 | Positionieren und Orientieren
Positioniereinheit PE 2/H

Bestellangaben
Materialnummer 3842999000
b (mm) Spurbreite in 480; 640; 800; 1040; 1200
Transportrichtung 480 … 1200 1)
l T (mm) Länge in 480; 640; 800; 1040; 1200
Transportrichtung 480 … 1200 1)
b x l T Kombinations- 480 … 1200 x 480 … 1200
(mm x mm) möglichkeiten
1) Individuelle Breitenvarianten bestellbar
l T

b

00112934
Technische Daten
Materialnummer 3842999000
Max. Gesamtmasse Werkstückträger m G kg 240
ESD ja
Erforderlicher Druckluftanschluss p bar 4 … 6
Pneumatischer Steckanschluss Ø mm 8
Hub WT über Förderniveau mm 3
Wiederholgenauigkeit 1) mm ±0,1
Zulässige vertikale Prozesskraft 2) N 3500
1) Gilt bei Montage auf einem separaten Maschinengestell
2) Inkl. WT 2

Bosch Rexroth AG, R999000395 (2022-10)
