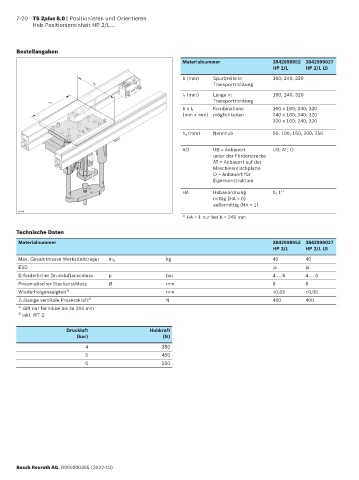

7-20 TS 2plus 8.0 | Positionieren und Orientieren
Hub-Positioniereinheit HP 2/L...

Bestellangaben
Materialnummer 3842998952 3842999027
HP 2/L HP 2/L LS

b (mm) Spurbreite in 160; 240; 320
b Transportrichtung
l T (mm) Länge in 160; 240; 320
Transportrichtung
l T
Kombinations- 160 x 160; 240; 320
b x l T
(mm x mm) möglichkeiten 240 x 160; 240; 320
320 x 160; 240; 320
h N (mm) Nennhub 50; 100; 160; 200; 250

AO UB = Anbauort UB; AT; O
unter der Förderstrecke
AT = Anbauort auf der
Maschinentischplatte
O = Anbauort für
Eigenkonstruktion
HA Hubanordnung 0; 1 1)
mittig (HA = 0)
außermittig (HA = 1)
23764
1) HA = 1 nur bei b = 240 mm
Technische Daten
Materialnummer 3842998952 3842999027
HP 2/L HP 2/L LS
Max. Gesamtmasse Werkstückträger m G kg 40 40
ESD ja ja
Erforderlicher Druckluftanschluss p bar 4 … 6 4 … 6
Pneumatischer Steckanschluss Ø mm 8 8
Wiederholgenauigkeit 1) mm ±0,05 ±0,05
Zulässige vertikale Prozesskraft 2) N 400 400
1) Gilt nur für Hübe bis zu 204 mm
2) Inkl. WT 2

Druckluft Hubkraft
(bar) (N)
4 350
5 450
6 550
