Positionieren und Orientieren | TS 2plus 8.0 7-19

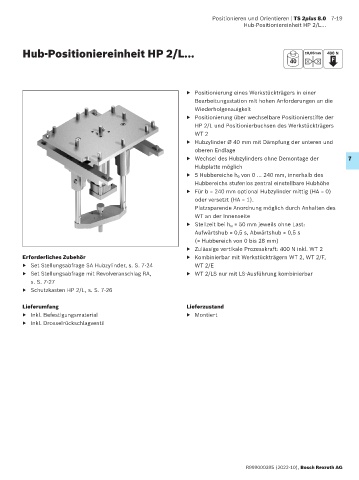

Hub-Positioniereinheit HP 2/L...
Hub-Positioniereinheit HP 2/L... ±0,05mm 400 N
40 F
▶ Positionierung eines Werkstückträgers in einer
Bearbeitungsstation mit hohen Anforderungen an die
Wiederholgenauigkeit
▶ Positionierung über wechselbare Positionierstifte der
HP 2/L und Positionierbuchsen des Werkstückträgers
WT 2
▶ Hubzylinder Ø 40 mm mit Dämpfung der unteren und
oberen Endlage
▶ Wechsel des Hubzylinders ohne Demontage der 7
Hubplatte möglich
▶ 5 Hubbereiche h 0 von 0 ... 240 mm, innerhalb des
Hubbereichs stufenlos zentral einstellbare Hubhöhe
▶ Für b = 240 mm optional Hubzylinder mittig (HA = 0)
oder versetzt (HA = 1).
Platzsparende Anordnung möglich durch Anhalten des
WT an der Innenseite
▶ Stellzeit bei h N = 50 mm jeweils ohne Last:
Aufwärtshub = 0,5 s, Abwärtshub = 0,5 s
(= Hubbereich von 0 bis 28 mm)
▶ Zulässige vertikale Prozesskraft: 400 N inkl. WT 2
Erforderliches Zubehör ▶ Kombinierbar mit Werkstückträgern WT 2, WT 2/F,
▶ Set Stellungsabfrage SA Hubzylinder, s. S. 7-24 WT 2/E
▶ Set Stellungsabfrage mit Revolveranschlag RA, ▶ WT 2/LS nur mit LS-Ausführung kombinierbar
s. S. 7-27
▶ Schutzkasten HP 2/L, s. S. 7-26
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Inkl. Drosselrückschlagventil
R999000395 (2022-10), Bosch Rexroth AG
