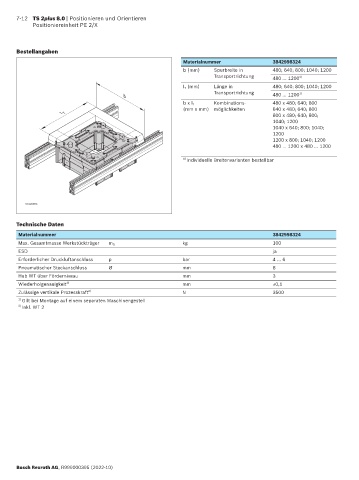

7-12 TS 2plus 8.0 | Positionieren und Orientieren
Positioniereinheit PE 2/X

Bestellangaben
Materialnummer 3842998324
b (mm) Spurbreite in 480; 640; 800; 1040; 1200
Transportrichtung 480 … 1200 1)
l T (mm) Länge in 480; 640; 800; 1040; 1200
Transportrichtung 1)
b 480 … 1200
b x l T Kombinations- 480 x 480; 640; 800
(mm x mm) möglichkeiten 640 x 480; 640; 800
l T 800 x 480; 640; 800;
1040; 1200
1040 x 640; 800; 1040;
1200
1200 x 800; 1040; 1200
480 … 1200 x 480 … 1200
1) Individuelle Breitenvarianten bestellbar

00126893

Technische Daten
Materialnummer 3842998324
Max. Gesamtmasse Werkstückträger m G kg 100
ESD ja
Erforderlicher Druckluftanschluss p bar 4 … 6
Pneumatischer Steckanschluss Ø mm 8
Hub WT über Förderniveau mm 3
Wiederholgenauigkeit 1) mm ±0,1
Zulässige vertikale Prozesskraft 2) N 3500
1) Gilt bei Montage auf einem separaten Maschinengestell
2) Inkl. WT 2

Bosch Rexroth AG, R999000395 (2022-10)
