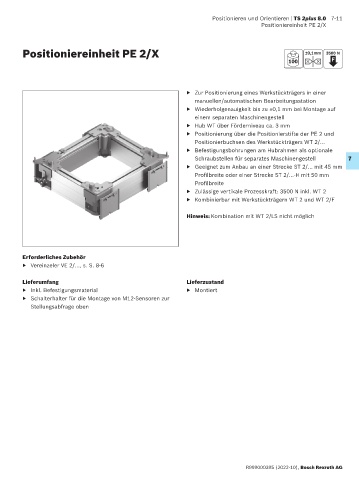

Positionieren und Orientieren | TS 2plus 8.0 7-11
Positioniereinheit PE 2/X
Positioniereinheit PE 2/X ±0,1mm 3500 N
100 F
▶ Zur Positionierung eines Werkstückträgers in einer
manuellen/automatischen Bearbeitungsstation
▶ Wiederholgenauigkeit bis zu ±0,1 mm bei Montage auf
einem separaten Maschinengestell
▶ Hub WT über Förderniveau ca. 3 mm
▶ Positionierung über die Positionierstifte der PE 2 und
Positionierbuchsen des Werkstückträgers WT 2/…
▶ Befestigungsbohrungen am Hubrahmen als optionale
Schraubstellen für separates Maschinengestell 7
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Zulässige vertikale Prozesskraft: 3500 N inkl. WT 2
▶ Kombinierbar mit Werkstückträgern WT 2 und WT 2/F
Hinweis: Kombination mit WT 2/LS nicht möglich
Erforderliches Zubehör
▶ Vereinzeler VE 2/…, s. S. 8-6
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Schalterhalter für die Montage von M12-Sensoren zur
Stellungsabfrage oben
R999000395 (2022-10), Bosch Rexroth AG
