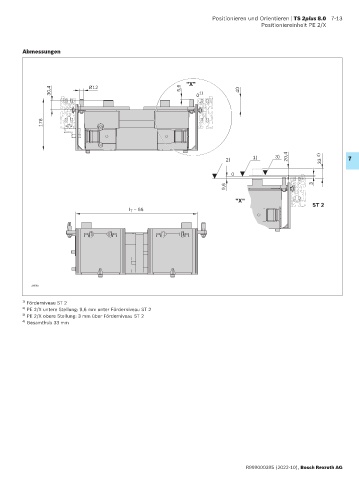

Positionieren und Orientieren | TS 2plus 8.0 7-13
Positioniereinheit PE 2/X
Abmessungen
"X"
30,4 Ø12 6,6 0 1) 40
178
2) 1) 3) 20,4 33 4) 7
0
9,6 3
"X"
ST 2
I – 66
T
39580
1) Förderniveau ST 2
2) PE 2/X untere Stellung: 9,6 mm unter Förderniveau ST 2
3) PE 2/X obere Stellung: 3 mm über Förderniveau ST 2
4) Gesamthub 33 mm
