Positionieren und Orientieren | TS 2plus 8.0 7-21
Hub-Positioniereinheit HP 2/L...

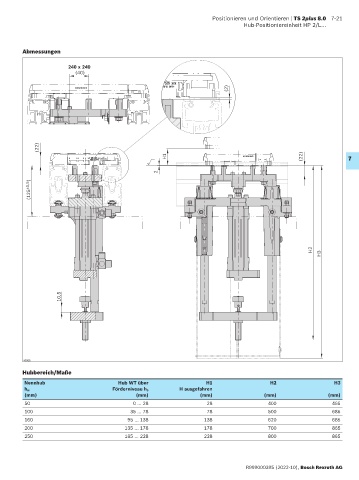

Abmessungen
240 x 240
(40)
(2)
(22)
H1 (22) 7
2
(125 ±0,5 )
H2
H3
10,5
40805
Hubbereich/Maße
Nennhub Hub WT über H1 H2 H3
H ausgefahren
h N Förderniveau h 0
(mm) (mm) (mm) (mm) (mm)
50 0 ... 28 28 400 465
100 35 ... 78 78 500 685
160 95 ... 138 138 620 685
200 135 ... 178 178 700 865
250 185 ... 228 228 800 865
