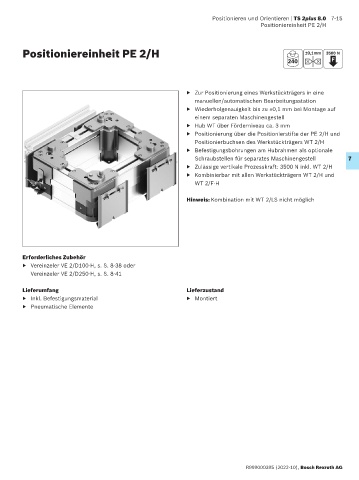

Positionieren und Orientieren | TS 2plus 8.0 7-15
Positioniereinheit PE 2/H
Positioniereinheit PE 2/H ±0,1mm 3500 N
240 F
▶ Zur Positionierung eines Werkstückträgers in eine
manuellen/automatischen Bearbeitungsstation
▶ Wiederholgenauigkeit bis zu ±0,1 mm bei Montage auf
einem separaten Maschinengestell
▶ Hub WT über Förderniveau ca. 3 mm
▶ Positionierung über die Positionierstifte der PE 2/H und
Positionierbuchsen des Werkstückträgers WT 2/H
▶ Befestigungsbohrungen am Hubrahmen als optionale
Schraubstellen für separates Maschinengestell 7
▶ Zulässige vertikale Prozesskraft: 3500 N inkl. WT 2/H
▶ Kombinierbar mit allen Werkstückträgern WT 2/H und
WT 2/F-H
Hinweis: Kombination mit WT 2/LS nicht möglich
Erforderliches Zubehör
▶ Vereinzeler VE 2/D100-H, s. S. 8-38 oder
Vereinzeler VE 2/D250-H, s. S. 8-41
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Pneumatische Elemente
