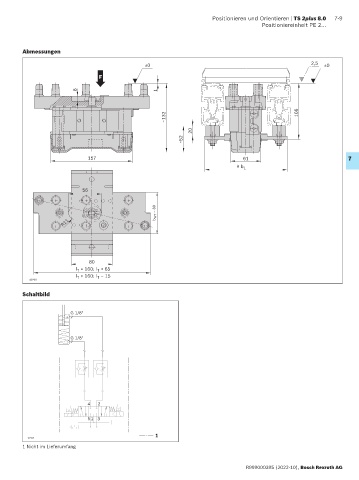

Positionieren und Orientieren | TS 2plus 8.0 7-9
Positioniereinheit PE 2...

Abmessungen

±0 2,5 ±0
F

8 1

~132 106

20
~52

157 61 7
= b L

56

b WT – 80

R11

80
T
l T = 160: l + 65
T
l T > 160: l – 15
40200
Schaltbild

G 1/8"

G 1/8"

4 2

5 1 3

1
31597
1 Nicht im Lieferumfang
