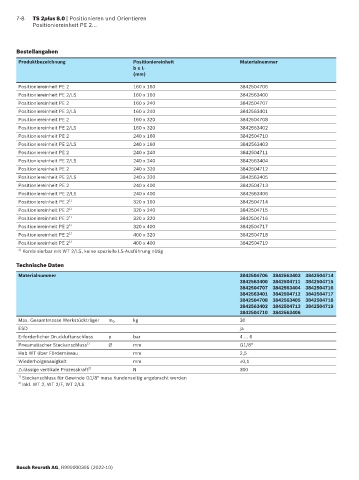

7-8 TS 2plus 8.0 | Positionieren und Orientieren
Positioniereinheit PE 2...

Bestellangaben
Produktbezeichnung Positioniereinheit Materialnummer
b x l T
(mm)
Positioniereinheit PE 2 160 x 160 3842504706
Positioniereinheit PE 2/LS 160 x 160 3842563400
Positioniereinheit PE 2 160 x 240 3842504707
Positioniereinheit PE 2/LS 160 x 240 3842563401
Positioniereinheit PE 2 160 x 320 3842504708
Positioniereinheit PE 2/LS 160 x 320 3842563402
Positioniereinheit PE 2 240 x 160 3842504710
Positioniereinheit PE 2/LS 240 x 160 3842563403
Positioniereinheit PE 2 240 x 240 3842504711
Positioniereinheit PE 2/LS 240 x 240 3842563404
Positioniereinheit PE 2 240 x 320 3842504712
Positioniereinheit PE 2/LS 240 x 320 3842563405
Positioniereinheit PE 2 240 x 400 3842504713
Positioniereinheit PE 2/LS 240 x 400 3842563406
Positioniereinheit PE 2 1) 320 x 160 3842504714
Positioniereinheit PE 2 1) 320 x 240 3842504715
Positioniereinheit PE 2 1) 320 x 320 3842504716
Positioniereinheit PE 2 1) 320 x 400 3842504717
Positioniereinheit PE 2 1) 400 x 320 3842504718
Positioniereinheit PE 2 1) 400 x 400 3842504719
1) Kombinierbar mit WT 2/LS, keine spezielle LS-Ausführung nötig

Technische Daten
Materialnummer 3842504706 3842563403 3842504714
3842563400 3842504711 3842504715
3842504707 3842563404 3842504716
3842563401 3842504712 3842504717
3842504708 3842563405 3842504718
3842563402 3842504713 3842504719
3842504710 3842563406
Max. Gesamtmasse Werkstückträger m G kg 30
ESD ja
Erforderlicher Druckluftanschluss p bar 4 … 6
Pneumatischer Steckanschluss Ø mm G1/8"
1)
Hub WT über Förderniveau mm 2,5
Wiederholgenauigkeit mm ±0,1
Zulässige vertikale Prozesskraft 2) N 300
1) Steckanschluss für Gewinde G1/8" muss Kundenseitig angebracht werden
2) Inkl. WT 2, WT 2/F, WT 2/LS

Bosch Rexroth AG, R999000395 (2022-10)
