Positionieren und Orientieren | TS 2plus 8.0 7-7

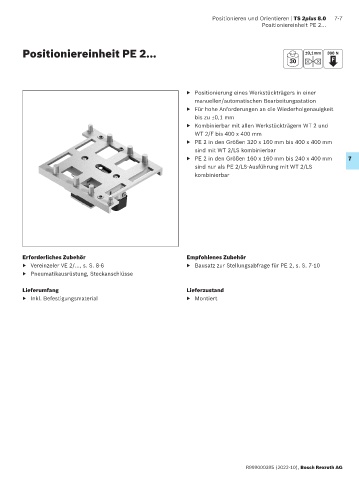

Positioniereinheit PE 2...
Positioniereinheit PE 2... ±0,1mm 300 N
30 F
▶ Positionierung eines Werkstückträgers in einer
manuellen/automatischen Bearbeitungsstation
▶ Für hohe Anforderungen an die Wiederholgenauigkeit
bis zu ±0,1 mm
▶ Kombinierbar mit allen Werkstückträgern WT 2 und
WT 2/F bis 400 x 400 mm
▶ PE 2 in den Größen 320 x 160 mm bis 400 x 400 mm
sind mit WT 2/LS kombinierbar
▶ PE 2 in den Größen 160 x 160 mm bis 240 x 400 mm 7
sind nur als PE 2/LS-Ausführung mit WT 2/LS
kombinierbar
Erforderliches Zubehör Empfohlenes Zubehör
▶ Vereinzeler VE 2/…, s. S. 8-6 ▶ Bausatz zur Stellungsabfrage für PE 2, s. S. 7-10
▶ Pneumatikausrüstung, Steckanschlüsse
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Montiert
R999000395 (2022-10), Bosch Rexroth AG
