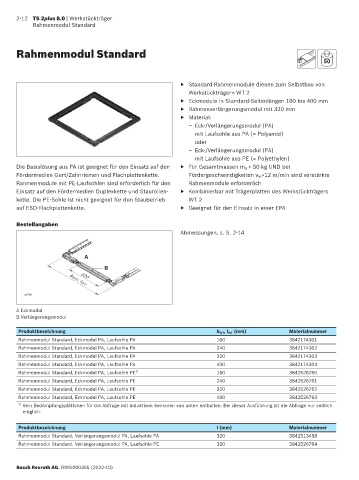

2-12 TS 2plus 8.0 | Werkstückträger
Rahmenmodul Standard
Rahmenmodul Standard
50
▶ Standard-Rahmenmodule dienen zum Selbstbau von
Werkstückträgern WT 2
▶ Eckmodule in Standard-Seitenlängen 160 bis 400 mm
▶ Rahmenverlängerungsmodul mit 320 mm
▶ Material:
– Eck-/Verlängerungsmodul (PA)
mit Laufsohle aus PA (= Polyamid)
oder
– Eck-/Verlängerungsmodul (PA)
mit Laufsohle aus PE (= Polyethylen)
Die Basislösung aus PA ist geeignet für den Einsatz auf den ▶ Für Gesamtmassen m G > 50 kg UND bei
Fördermedien Gurt/Zahnriemen und Flachplattenkette. Fördergeschwindigkeiten v N >12 m/min sind verstärkte
Rahmenmodule mit PE-Laufsohlen sind erforderlich für den Rahmenmodule erforderlich
Einsatz auf den Fördermedien Duplexkette und Staurollen- ▶ Kombinierbar mit Trägerplatten des Werkstückträgers
kette. Die PE-Sohle ist nicht geeignet für den Staubetrieb WT 2
auf ESD-Flachplattenkette. ▶ Geeignet für den Einsatz in einer EPA
Bestellangaben
Abmessungen, s. S. 2-14
A
B
320
b WT , l WT
40766
A Eckmodul
B Verlängerungsmodul
Produktbezeichnung b WT , l WT (mm) Materialnummer
Rahmenmodul Standard, Eckmodul PA, Laufsohle PA 160 3842174301
Rahmenmodul Standard, Eckmodul PA, Laufsohle PA 240 3842174302
Rahmenmodul Standard, Eckmodul PA, Laufsohle PA 320 3842174303
Rahmenmodul Standard, Eckmodul PA, Laufsohle PA 400 3842174304
Rahmenmodul Standard, Eckmodul PA, Laufsohle PE 1) 160 3842526760
Rahmenmodul Standard, Eckmodul PA, Laufsohle PE 240 3842526761
Rahmenmodul Standard, Eckmodul PA, Laufsohle PE 320 3842526762
Rahmenmodul Standard, Eckmodul PA, Laufsohle PE 400 3842526763
1) Kein Bedämpfungsplättchen für die Abfrage mit induktiven Sensoren von unten enthalten. Bei dieser Ausführung ist die Abfrage nur seitlich
möglich.
Produktbezeichnung l (mm) Materialnummer
Rahmenmodul Standard, Verlängerungsmodul PA, Laufsohle PA 320 3842513458
Rahmenmodul Standard, Verlängerungsmodul PA, Laufsohle PE 320 3842526764
Bosch Rexroth AG, R999000395 (2022-10)
