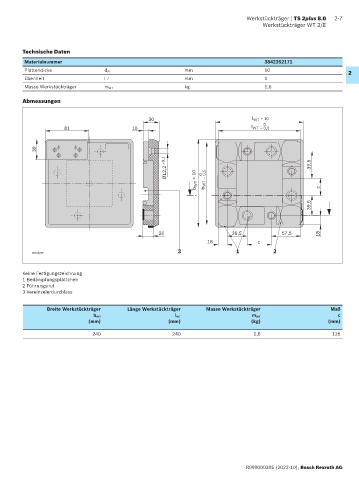

Werkstückträger | TS 2plus 8.0 2-7
Werkstückträger WT 2/E
Technische Daten
Materialnummer 3842352171
Plattendicke d Pl mm 10 2
Ebenheit mm 1
Masse Werkstückträger m WT kg 1,6
Abmessungen
30 l WT + 10
0
81 10 l WT – 0,5
39
Ø12,2 +0,1 39,5
b WT + 10 0 b WT – 0,5 c
39,5
20 39,5 57,5 18
18 c
3 1 2
00013239
Keine Fertigungszeichnung
1 Bedämpfungsplättchen
2 Führungsnut
3 Vereinzelerdurchlass
Breite Werkstückträger Länge Werkstückträger Masse Werkstückträger Maß
m WT c
b WT l WT
(mm) (mm) (kg) (mm)
240 240 1,6 125
R999000395 (2022-10), Bosch Rexroth AG
