Werkstückträger | TS 2plus 8.0 2-17
WT 2: Bauelemente

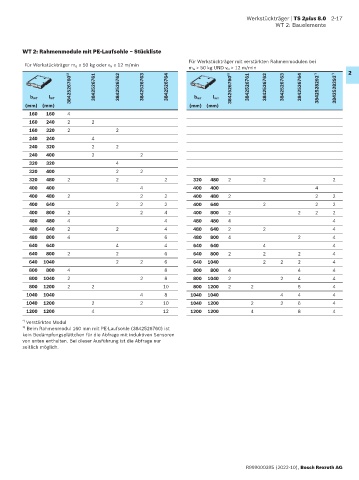

WT 2: Rahmenmodule mit PE-Laufsohle ‒ Stückliste
Für Werkstückträger mit verstärkten Rahmenmodulen bei
Für Werkstückträger m G ≤ 50 kg oder v N ≤ 12 m/min
m G > 50 kg UND v N > 12 m/min 2
3842526760 1) 3842526761 3842526762 3842526763 3842526764 3842526760 1) 3842526761 3842526762 3842526763 3842526764 3842528292 *) 3842528293 *)

b WT l WT b WT l WT
(mm) (mm) (mm) (mm)
160 160 4
160 240 2 2
160 320 2 2
240 240 4
240 320 2 2
240 400 2 2
320 320 4
320 400 2 2
320 480 2 2 2 320 480 2 2 2
400 400 4 400 400 4
400 480 2 2 2 400 480 2 2 2
400 640 2 2 2 400 640 2 2 2
400 800 2 2 4 400 800 2 2 2 2
480 480 4 4 480 480 4 4
480 640 2 2 4 480 640 2 2 4
480 800 4 6 480 800 4 2 4
640 640 4 4 640 640 4 4
640 800 2 2 6 640 800 2 2 2 4
640 1040 2 2 6 640 1040 2 2 2 4
800 800 4 8 800 800 4 4 4
800 1040 2 2 8 800 1040 2 2 4 4
800 1200 2 2 10 800 1200 2 2 6 4
1040 1040 4 8 1040 1040 4 4 4
1040 1200 2 2 10 1040 1200 2 2 6 4
1200 1200 4 12 1200 1200 4 8 4
*) Verstärktes Modul
Beim Rahmenmodul 160 mm mit PE-Laufsohle (3842526760) ist
1)
kein Bedämpfungsplättchen für die Abfrage mit induktiven Sensoren
von unten enthalten. Bei dieser Ausführung ist die Abfrage nur
seitlich möglich.

R999000395 (2022-10), Bosch Rexroth AG
