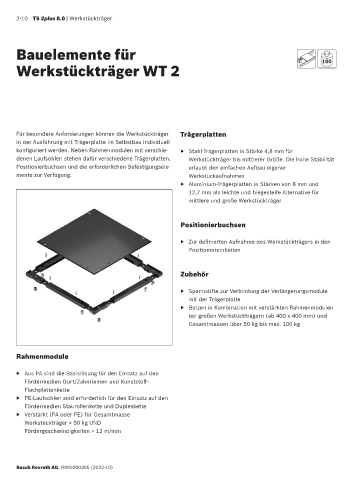

2-10 TS 2plus 8.0 | Werkstückträger

Bauelemente für

Werkstückträger WT 2 100

Für besondere Anforderungen können die Werkstückträger Trägerplatten
in der Ausführung mit Trägerplatte im Selbstbau individuell
konfiguriert werden. Neben Rahmenmodulen mit verschie- ▶ Stahl-Trägerplatten in Stärke 4,8 mm für
denen Laufsohlen stehen dafür verschiedene Trägerplatten, Werkstückträger bis mittlerer Größe. Die hohe Stabilität
Positionierbuchsen und die erforderlichen Befestigungsele- erlaubt den einfachen Aufbau eigener
mente zur Verfügung. Werkstückaufnahmen
▶ Aluminium-Trägerplatten in Stärken von 8 mm und
12,7 mm als leichte und biegesteife Alternative für
mittlere und große Werkstückträger

Positionierbuchsen

▶ Zur definierten Aufnahme des Werkstückträgers in den
Positioniereinheiten

Zubehör

▶ Spannstifte zur Verbindung der Verlängerungsmodule
mit der Trägerplatte
▶ Bolzen in Kombination mit verstärkten Rahmenmodulen
bei großen Werkstückträgern (ab 400 x 400 mm) und
Gesamtmassen über 50 kg bis max. 100 kg

Rahmenmodule

▶ Aus PA sind die Basislösung für den Einsatz auf den
Fördermedien Gurt/Zahnriemen und Kunststoff-
Flachplattenkette
▶ PE-Laufsohlen sind erforderlich für den Einsatz auf den
Fördermedien Staurollenkette und Duplexkette
▶ Verstärkt (PA oder PE) für Gesamtmasse
Werkstückträger > 50 kg UND
Fördergeschwindigkeiten > 12 m/min

Bosch Rexroth AG, R999000395 (2022-10)
