Werkstückträger | TS 2plus 8.0 2-13

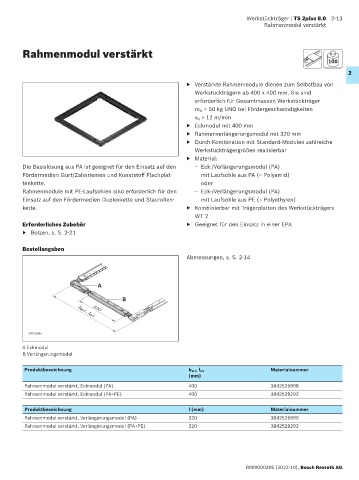

Rahmenmodul verstärkt

Rahmenmodul verstärkt

100
2

▶ Verstärkte Rahmenmodule dienen zum Selbstbau von
Werkstückträgern ab 400 x 400 mm. Sie sind
erforderlich für Gesamtmassen Werkstückträger
m G > 50 kg UND bei Fördergeschwindigkeiten
v N > 12 m/min
▶ Eckmodul mit 400 mm
▶ Rahmenverlängerungsmodul mit 320 mm
▶ Durch Kombination mit Standard-Modulen zahlreiche
Werkstückträgergrößen realisierbar
▶ Material:
Die Basislösung aus PA ist geeignet für den Einsatz auf den – Eck-/Verlängerungsmodul (PA)
Fördermedien Gurt/Zahnriemen und Kunststoff-Flachplat- mit Laufsohle aus PA (= Polyamid)
tenkette. oder
Rahmenmodule mit PE-Laufsohlen sind erforderlich für den – Eck-/Verlängerungsmodul (PA)
Einsatz auf den Fördermedien Duplexkette und Staurollen- mit Laufsohle aus PE (= Polyethylen)
kette. ▶ Kombinierbar mit Trägerplatten des Werkstückträgers
WT 2
Erforderliches Zubehör ▶ Geeignet für den Einsatz in einer EPA
▶ Bolzen, s. S. 2-21

Bestellangaben
Abmessungen, s. S. 2-14

A

B

320
b WT , l WT

00012888a

A Eckmodul
B Verlängerungsmodul

Produktbezeichnung b WT , l WT Materialnummer
(mm)
Rahmenmodul verstärkt, Eckmodul (PA) 400 3842525998
Rahmenmodul verstärkt, Eckmodul (PA+PE) 400 3842528292

Produktbezeichnung l (mm) Materialnummer
Rahmenmodul verstärkt, Verlängerungsmodul (PA) 320 3842525999
Rahmenmodul verstärkt, Verlängerungsmodul (PA+PE) 320 3842528293

R999000395 (2022-10), Bosch Rexroth AG
