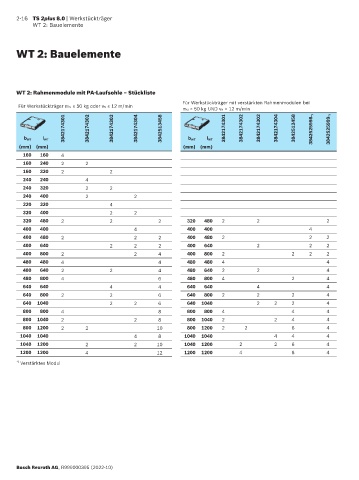

2-16 TS 2plus 8.0 | Werkstückträger
WT 2: Bauelemente

WT 2: Bauelemente

WT 2: Rahmenmodule mit PA-Laufsohle ‒ Stückliste
Für Werkstückträger mit verstärkten Rahmenmodulen bei
Für Werkstückträger mG ≤ 50 kg oder vN ≤ 12 m/min
mG > 50 kg UND vN > 12 m/min
3842174301 3842174302 3842174303 3842174304 3842513458 3842174301 3842174302 3842174303 3842174304 3842513458 3842525998 *) 3842525999 *)

b WT l WT b WT l WT
(mm) (mm) (mm) (mm)
160 160 4
160 240 2 2
160 320 2 2
240 240 4
240 320 2 2
240 400 2 2
320 320 4
320 400 2 2
320 480 2 2 2 320 480 2 2 2
400 400 4 400 400 4
400 480 2 2 2 400 480 2 2 2
400 640 2 2 2 400 640 2 2 2
400 800 2 2 4 400 800 2 2 2 2
480 480 4 4 480 480 4 4
480 640 2 2 4 480 640 2 2 4
480 800 4 6 480 800 4 2 4
640 640 4 4 640 640 4 4
640 800 2 2 6 640 800 2 2 2 4
640 1040 2 2 6 640 1040 2 2 2 4
800 800 4 8 800 800 4 4 4
800 1040 2 2 8 800 1040 2 2 4 4
800 1200 2 2 10 800 1200 2 2 6 4
1040 1040 4 8 1040 1040 4 4 4
1040 1200 2 2 10 1040 1200 2 2 6 4
1200 1200 4 12 1200 1200 4 8 4
*) Verstärktes Modul
