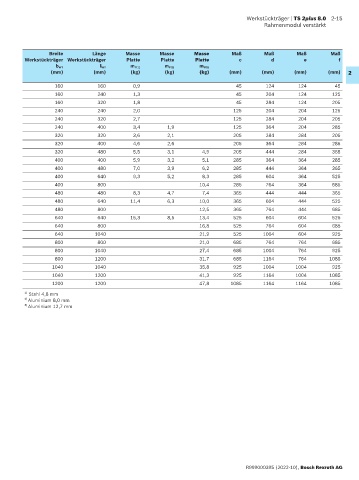

Werkstückträger | TS 2plus 8.0 2-15
Rahmenmodul verstärkt

Breite Länge Masse Masse Masse Maß Maß Maß Maß
Werkstückträger Werkstückträger Platte Platte Platte c d e f

b WT l WT m Pl1) m Pl2) m Pl3)
(mm) (mm) (kg) (kg) (kg) (mm) (mm) (mm) (mm) 2
160 160 0,9 45 124 124 45
160 240 1,3 45 204 124 125
160 320 1,8 45 284 124 205
240 240 2,0 125 204 204 125
240 320 2,7 125 284 204 205
240 400 3,4 1,9 125 364 204 285
320 320 3,6 2,1 205 284 284 205
320 400 4,6 2,6 205 364 284 285
320 480 5,5 3,1 4,9 205 444 284 365
400 400 5,9 3,2 5,1 285 364 364 285
400 480 7,0 3,9 6,2 285 444 364 365
400 640 9,3 5,2 8,3 285 604 364 525
400 800 10,4 285 764 364 685
480 480 8,3 4,7 7,4 365 444 444 365
480 640 11,4 6,3 10,0 365 604 444 525
480 800 12,5 365 764 444 685
640 640 15,3 8,5 13,4 525 604 604 525
640 800 16,8 525 764 604 685
640 1040 21,9 525 1004 604 925
800 800 21,0 685 764 764 685
800 1040 27,4 685 1004 764 925
800 1200 31,7 685 1164 764 1085
1040 1040 35,8 925 1004 1004 925
1040 1200 41,3 925 1164 1004 1085
1200 1200 47,8 1085 1164 1164 1085
1) Stahl 4,8 mm
2) Aluminium 8,0 mm
3) Aluminium 12,7 mm

R999000395 (2022-10), Bosch Rexroth AG
