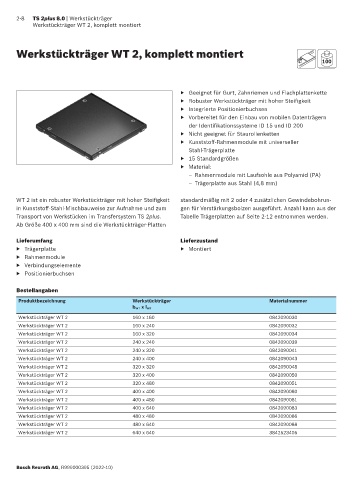

2-8 TS 2plus 8.0 | Werkstückträger
Werkstückträger WT 2, komplett montiert

Werkstückträger WT 2, komplett montiert

100

▶ Geeignet für Gurt, Zahnriemen und Flachplattenkette
▶ Robuster Werkstückträger mit hoher Steifigkeit
▶ Integrierte Positionierbuchsen
▶ Vorbereitet für den Einbau von mobilen Datenträgern
der Identifikationssysteme ID 15 und ID 200
▶ Nicht geeignet für Staurollenketten
▶ Kunststoff-Rahmenmodule mit universeller
Stahl-Trägerplatte
▶ 15 Standardgrößen
▶ Material:
– Rahmenmodule mit Laufsohle aus Polyamid (PA)
– Trägerplatte aus Stahl (4,8 mm)

WT 2 ist ein robuster Werkstückträger mit hoher Steifigkeit standardmäßig mit 2 oder 4 zusätzlichen Gewindebohrun-
in Kunststoff-Stahl-Mischbauweise zur Aufnahme und zum gen für Verstärkungsbolzen ausgeführt. Anzahl kann aus der
Transport von Werkstücken im Transfersystem TS 2plus. Tabelle Trägerplatten auf Seite 2-12 entnommen werden.
Ab Größe 400 x 400 mm sind die Werkstückträger-Platten

Lieferumfang Lieferzustand
▶ Trägerplatte ▶ Montiert
▶ Rahmenmodule
▶ Verbindungselemente
▶ Positionierbuchsen

Bestellangaben

Produktbezeichnung Werkstückträger Materialnummer
b WT x l WT
Werkstückträger WT 2 160 x 160 0842090030
Werkstückträger WT 2 160 x 240 0842090032
Werkstückträger WT 2 160 x 320 0842090034
Werkstückträger WT 2 240 x 240 0842090039
Werkstückträger WT 2 240 x 320 0842090041
Werkstückträger WT 2 240 x 400 0842090043
Werkstückträger WT 2 320 x 320 0842090048
Werkstückträger WT 2 320 x 400 0842090050
Werkstückträger WT 2 320 x 480 0842090051
Werkstückträger WT 2 400 x 400 0842090080
Werkstückträger WT 2 400 x 480 0842090081
Werkstückträger WT 2 400 x 640 0842090083
Werkstückträger WT 2 480 x 480 0842090086
Werkstückträger WT 2 480 x 640 0842090088
Werkstückträger WT 2 640 x 640 3842523405

Bosch Rexroth AG, R999000395 (2022-10)
