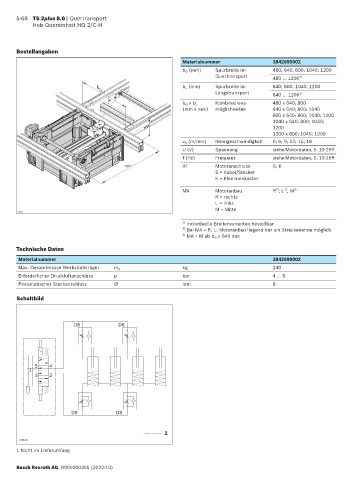

5-68 TS 2plus 8.0 | Quertransport
Hub-Quereinheit HQ 2/C-H

Bestellangaben
Materialnummer 3842999002
b Q (mm) Spurbreite im 480; 640; 800; 1040; 1200
Quertransport 480 … 1200 1)
b L (mm) Spurbreite im 640; 800; 1040; 1200
b Q
Längstransport 640 … 1200 1)
Kombinations- 480 x 640; 800
b Q x b L
(mm x mm) möglichkeiten 640 x 640; 800; 1040
800 x 640; 800; 1040; 1200
1040 x 640; 800; 1040;
1200
1200 x 800; 1040; 1200
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
U (V) Spannung siehe Motordaten, S. 10-29ff
f (Hz) Frequenz siehe Motordaten, S. 10-29ff
b L AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten

MA Motoranbau R ; L ; M 3)
2)
2)
R = rechts
L = links
M = Mitte
29412
1) Individuelle Breitenvarianten bestellbar
Bei MA = R; L: Motoranbau liegend nur am Streckenende möglich
2)
3) MA = M ab b Q ≥ 640 mm
Technische Daten
Materialnummer 3842999002
Max. Gesamtmasse Werkstückträger m G kg 240
Erforderlicher Druckluftanschluss p bar 4 ... 6
Pneumatischer Steckanschluss Ø mm 8

Schaltbild

D8 D8

5 4
1
3 2

D8 D8

1
29410
1 Nicht im Lieferumfang
29410
