5-66 TS 2plus 8.0 | Quertransport
Hub-Quereinheit HQ 2/U-H

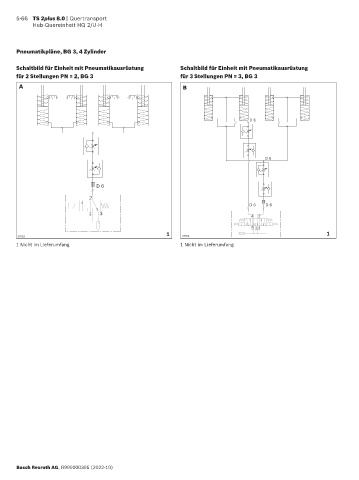

Pneumatikpläne, BG 3, 4 Zylinder

Schaltbild für Einheit mit Pneumatikausrüstung Schaltbild für Einheit mit Pneumatikausrüstung
für 2 Stellungen PN = 2, BG 3 für 3 Stellungen PN = 3, BG 3
A B

D 6

D 6

D 6
2
D 6 D 6
1 3
4 2
5 13
1 1
37553 37554
1 Nicht im Lieferumfang 1 Nicht im Lieferumfang

Bosch Rexroth AG, R999000395 (2022-10)
