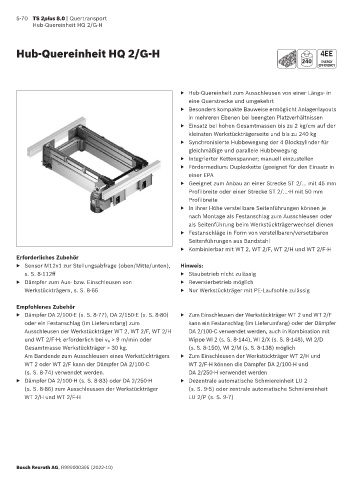

Hub-Quereinheit HQ 2/G-H
Hub-Quereinheit HQ 2/G-H
240
▶ Hub-Quereinheit zum Ausschleusen von einer Längs- in
eine Querstrecke und umgekehrt
▶ Besonders kompakte Bauweise ermöglicht Anlagenlayouts
in mehreren Ebenen bei beengten Platzverhältnissen
▶ Einsatz bei hohen Gesamtmassen bis zu 2 kg/cm auf der
kleinsten Werkstückträgerseite und bis zu 240 kg
▶ Synchronisierte Hubbewegung der 4 Blockzylinder für
gleichmäßige und parallele Hubbewegung
▶ Integrierter Kettenspanner; manuell einzustellen
▶ Fördermedium: Duplexkette (geeignet für den Einsatz in
einer EPA
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ In ihrer Höhe verstellbare Seitenführungen können je
nach Montage als Festanschlag zum Ausschleusen oder
als Seitenführung beim Werkstückträgerwechsel dienen
▶ Festanschläge in Form von verstellbaren/versetzbaren
Seitenführungen aus Bandstahl
▶ Kombinierbar mit WT 2, WT 2/F, WT 2/H und WT 2/F-H
Erforderliches Zubehör
▶ Sensor M12x1 zur Stellungsabfrage (oben/Mitte/unten), Hinweis:
s. S. 8-112ff ▶ Staubetrieb nicht zulässig
▶ Dämpfer zum Aus- bzw. Einschleusen von ▶ Reversierbetrieb möglich
Werkstückträgern, s. S. 8-66 ▶ Nur Werkstückträger mit PE-Laufsohle zulässig
Empfohlenes Zubehör
▶ Dämpfer DA 2/100-E (s. S. 8-77), DA 2/150-E (s. S. 8-80) ▶ Zum Einschleusen der Werkstückträger WT 2 und WT 2/F
oder ein Festanschlag (im Lieferumfang) zum kann ein Festanschlag (im Lieferumfang) oder der Dämpfer
Ausschleusen der Werkstück träger WT 2, WT 2/F, WT 2/H DA 2/100-C verwendet werden, auch in Kombination mit
und WT 2/F-H; erforderlich bei v N > 9 m/min oder Wippe WI 2 (s. S. 8-144), WI 2/X (s. S. 8-148), WI 2/D
Gesamtmasse Werkstückträger > 30 kg. (s. S. 8-150), WI 2/M (s. S. 8-138) möglich
Am Bandende zum Ausschleusen eines Werkstückträgers ▶ Zum Einschleusen der Werkstückträger WT 2/H und
WT 2 oder WT 2/F kann der Dämpfer DA 2/100-C WT 2/F-H können die Dämpfer DA 2/100-H und
(s. S. 8-74) verwendet werden. DA 2/250-H verwendet werden
▶ Dämpfer DA 2/100-H (s. S. 8-83) oder DA 2/250-H ▶ Dezentrale automatische Schmiereinheit LU 2
(s. S. 8-86) zum Ausschleussen der Werkstückträger (s. S. 9-5) oder zentrale automatische Schmiereinheit
WT 2/H und WT 2/F-H LU 2/P (s. S. 9-7)
