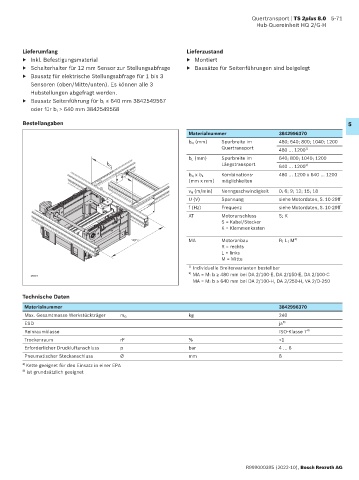

Quertransport | TS 2plus 8.0 5-71
Hub-Quereinheit HQ 2/G-H

Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Schalterhalter für 12 mm Sensor zur Stellungsabfrage ▶ Bausätze für Seitenführungen sind beigelegt
▶ Bausatz für elektrische Stellungsabfrage für 1 bis 3
Sensoren (oben/Mitte/unten). Es können alle 3
Hubstellungen abgefragt werden.
▶ Bausatz Seitenführung für b l ≤ 640 mm 3842549567
oder für b l > 640 mm 3842549568

Bestellangaben 5
Materialnummer 3842996370
b Q (mm) Spurbreite im 480; 640; 800; 1040; 1200
Quertransport 480 … 1200 1)
b L (mm) Spurbreite im 640; 800; 1040; 1200
Längstransport
b Q 640 … 1200 1)
Kombinations- 480 … 1200 x 640 … 1200
b Q x b L
(mm x mm) möglichkeiten
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
U (V) Spannung siehe Motordaten, S. 10-29ff
f (Hz) Frequenz siehe Motordaten, S. 10-29ff
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten

2)
b L MA Motoranbau R; L; M
R = rechts
L = links
M = Mitte
1) Individuelle Breitenvarianten bestellbar
2) MA = M: b ≥ 480 mm bei DA 2/100-E, DA 2/150-E, DA 2/100-C
35567
2) MA = M: b ≥ 640 mm bei DA 2/100-H, DA 2/250-H, VA 2/D-250
Technische Daten

Materialnummer 3842996370
Max. Gesamtmasse Werkstückträger m G kg 240
ESD ja 3)
Reinraumklasse ISO-Klasse 7 4)
Trockenraum rF % <1
Erforderlicher Druckluftanschluss p bar 4 ... 6
Pneumatischer Steckanschluss Ø mm 8
3) Kette geeignet für den Einsatz in einer EPA
ist grundsätzlich geeignet
4)

R999000395 (2022-10), Bosch Rexroth AG
