Quertransport | TS 2plus 8.0 5-63
Hub-Quereinheit HQ 2/U-H

Zylinderanordnung

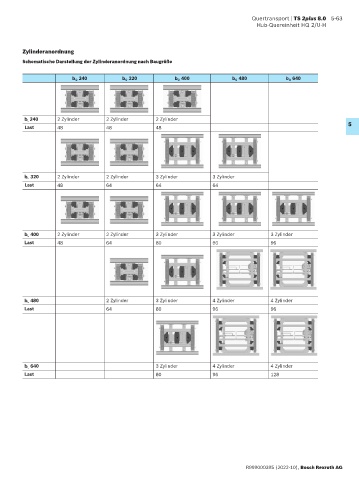

Schematische Darstellung der Zylinderanordnung nach Baugröße

b Q 240 b Q 320 b Q 400 b Q 480 b Q 640

b L 240 2 Zylinder 2 Zylinder 2 Zylinder
Last 48 48 48 5

b L 320 2 Zylinder 2 Zylinder 3 Zylinder 3 Zylinder
Last 48 64 64 64

b L 400 2 Zylinder 2 Zylinder 3 Zylinder 3 Zylinder 3 Zylinder
Last 48 64 80 96 96

b L 480 2 Zylinder 3 Zylinder 4 Zylinder 4 Zylinder
Last 64 80 96 96

b L 640 3 Zylinder 4 Zylinder 4 Zylinder
Last 80 96 128
