5-64 TS 2plus 8.0 | Quertransport
Hub-Quereinheit HQ 2/U-H

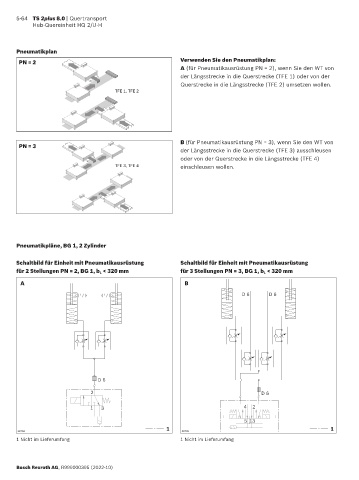

Pneumatikplan
PN = 2 Verwenden Sie den Pneumatikplan:
A (für Pneumatikausrüstung PN = 2), wenn Sie den WT von
der Längsstrecke in die Querstrecke (TFE 1) oder von der
Querstrecke in die Längsstrecke (TFE 2) umsetzen wollen.
TFE 1, TFE 2

358 731-27
B (für Pneumatikausrüstung PN = 3), wenn Sie den WT von
PN = 3
der Längsstrecke in die Querstrecke (TFE 3) ausschleusen
oder von der Querstrecke in die Längsstrecke (TFE 4)
TFE 3, TFE 4 einschleusen wollen.

358 731-28

Pneumatikpläne, BG 1, 2 Zylinder

Schaltbild für Einheit mit Pneumatikausrüstung Schaltbild für Einheit mit Pneumatikausrüstung
für 2 Stellungen PN = 2, BG 1, b L < 320 mm für 3 Stellungen PN = 3, BG 1, b L < 320 mm

A B
D 6 D 6

D 6
2 D 6

1 3 4 2
5 13
1 1
38794 38795
1 Nicht im Lieferumfang 1 Nicht im Lieferumfang
