P. 415

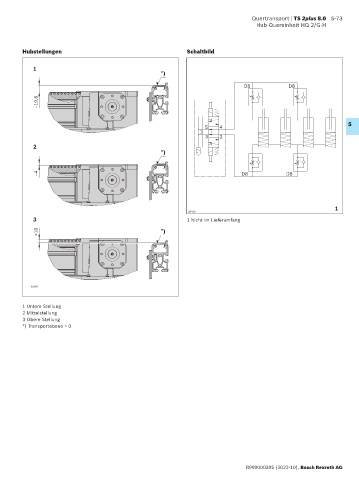

Quertransport | TS 2plus 8.0 5-73
Hub-Quereinheit HQ 2/G-H
Hubstellungen Schaltbild
1
* )
D8 D8
–19,6
5
5 4
1
3 2
2
* )
–4 D8 D8
1
29410
3 1 Nicht im Lieferumfang
+10 * )
35569
1 Untere Stellung
2 Mittelstellung
3 Obere Stellung
*) Transportebene = 0
R999000395 (2022-10), Bosch Rexroth AG
