Quertransport | TS 2plus 8.0 5-67

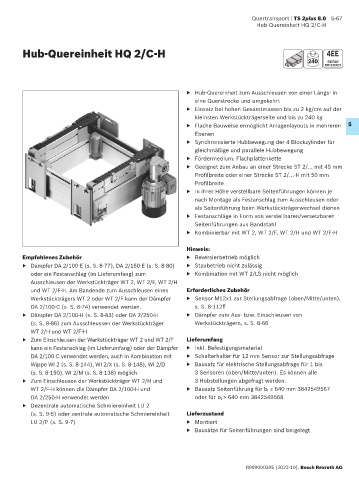

Hub-Quereinheit HQ 2/C-H

Hub-Quereinheit HQ 2/C-H

240

▶ Hub-Quereinheit zum Ausschleusen von einer Längs- in
eine Querstrecke und umgekehrt
▶ Einsatz bei hohen Gesamtmassen bis zu 2 kg/cm auf der
kleinsten Werkstückträgerseite und bis zu 240 kg
▶ Flache Bauweise ermöglicht Anlagenlayouts in mehreren 5
Ebenen
▶ Synchronisierte Hubbewegung der 4 Blockzylinder für
gleichmäßige und parallele Hubbewegung
▶ Fördermedium: Flachplattenkette
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ In ihrer Höhe verstellbare Seitenführungen können je
nach Montage als Festanschlag zum Ausschleusen oder
als Seitenführung beim Werkstückträgerwechsel dienen
▶ Festanschläge in Form von verstellbaren/versetzbaren
Seitenführungen aus Bandstahl
▶ Kombinierbar mit WT 2, WT 2/F, WT 2/H und WT 2/F-H

Hinweis:
Empfohlenes Zubehör ▶ Reversierbetrieb möglich
▶ Dämpfer DA 2/100-E (s. S. 8-77), DA 2/150-E (s. S. 8-80) ▶ Staubetrieb nicht zulässig
oder ein Festanschlag (im Lieferumfang) zum ▶ Kombination mit WT 2/LS nicht möglich
Ausschleusen der Werkstück träger WT 2, WT 2/F, WT 2/H
und WT 2/F-H. Am Bandende zum Ausschleusen eines Erforderliches Zubehör
Werkstückträgers WT 2 oder WT 2/F kann der Dämpfer ▶ Sensor M12x1 zur Stellungsabfrage (oben/Mitte/unten),
DA 2/100-C (s. S. 8-74) verwendet werden. s. S. 8-112ff
▶ Dämpfer DA 2/100-H (s. S. 8-83) oder DA 2/250-H ▶ Dämpfer zum Aus- bzw. Einschleusen von
(s. S. 8-86) zum Ausschleussen der Werkstückträger Werkstückträgern, s. S. 8-66
WT 2/H und WT 2/F-H
▶ Zum Einschleusen der Werkstückträger WT 2 und WT 2/F Lieferumfang
kann ein Festanschlag (im Lieferumfang) oder der Dämpfer ▶ Inkl. Befestigungsmaterial
DA 2/100-C verwendet werden, auch in Kombination mit ▶ Schalterhalter für 12 mm Sensor zur Stellungsabfrage
Wippe WI 2 (s. S. 8-144), WI 2/X (s. S. 8-148), WI 2/D ▶ Bausatz für elektrische Stellungsabfrage für 1 bis
(s. S. 8-150), WI 2/M (s. S. 8-138) möglich 3 Sensoren (oben/Mitte/unten). Es können alle
▶ Zum Einschleusen der Werkstückträger WT 2/H und 3 Hubstellungen abgefragt werden.
WT 2/F-H können die Dämpfer DA 2/100-H und ▶ Bausatz Seitenführung für b l ≤ 640 mm 3842549567
DA 2/250-H verwendet werden oder für b l > 640 mm 3842549568
▶ Dezentrale automatische Schmiereinheit LU 2
(s. S. 9-5) oder zentrale automatische Schmiereinheit Lieferzustand
LU 2/P (s. S. 9-7) ▶ Montiert
▶ Bausätze für Seitenführungen sind beigelegt

R999000395 (2022-10), Bosch Rexroth AG
